NaviTrack Scout 로케이터는 다방향 위치 확인 기술을 사용하는 가장 까다로운 원격 트랜스미터(존데) 위치 확인을 해결하기 위해 설계되었습니다.

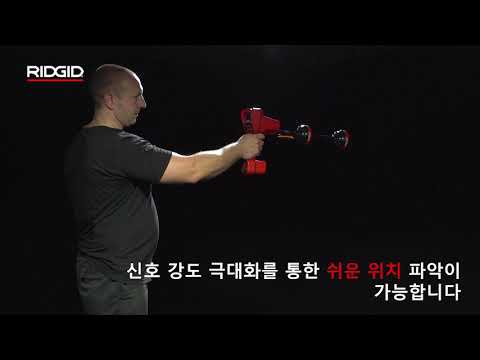

손쉬운 위치 확인
NaviTrack Scout 다방향 안테나 기술은 항상 전체 신호를 확인합니다. 쉽게 신호 강도를 최대화하면 타겟을 발견합니다. 위치 확인을 복잡하게 하는 무효 또는 허위 피크는 없습니다.
정확도
이 로케이터는 정확한 위치 확인을 보장하는 동시에 독특한 극을 타겟 전후에 표시하는 마이크로 매핑 디스플레이를 사용하여 위치 확인 장소를 확인합니다.
자동 깊이
깊이는 자동으로 계산되고 타겟을 지나갈 때 자동으로 표시됩니다.
| 중량 | 3 lbs(1.4 kg). |
| 전원 | RIDGID SeekTech® 18V 어댑터(옵션)용 4 C-Cell 배터리 또는 충전용 RIDGID® Professional 18V 배터리 |
| 배터리 수명 | 배터리 등급, 사용 및 작동 요인에 따라 상이함 4 사이즈 C, 알칼리 배터리는 약 12 ~ 24시간 작동합니다. |
표준 주파수
| 존데 | 16Hz, 512Hz, 640Hz, 874kHz 및 33kHz. |
| 라인 추적 | 128Hz, 1kHz, 8kHz 및 33kHz. |
| 패시브 AC 라인 추적 | 60Hz, 50Hz. |
| FCC 등급 B 및 EN 55022 등급 B 요건을 충족합니다. |
| 카탈로그 번호 | 설명 | 중량 | |
|---|---|---|---|
| lb. | kg | ||
| 19243 | NaviTrack Scout® 로케이터 | 3.00 | 1.4 |
| 19238 | NaviTrack Scout® 로케이터 | 3.00 | 1.4 |
| 카탈로그 번호 | 설명 | 중량 | |
|---|---|---|---|
| lb. | kg | ||
| 16728 | 원격 트랜스미터, 512-AAA | 0.40 | 0.18 |
| 카탈로그 번호 | 설명 | 중량 | |
|---|---|---|---|
| lb. | kg | ||
| 12543 | 마커 칩 및 클립 | - | - |
| 20248 | 스카우트 운반 케이스 | 6 1/4 | 2.80 |
예. NaviTrack Scout® 로케이터는 RIDGID SeeSnake 릴에 사용되는 인라인 512 Hz Sonde 송신기를 감지하므로, 512 Hz 송신기가 포함된 63813, 63828, 63603 및 기타 SeeSnake 릴을 포함한 호환 릴에서 카메라 헤드를 찾을 수 있습니다. SeeSnake에 인라인 송신기/Sonde가 있는 경우 Scout가 이를 찾을 수 있으며, 송신기가 없는 구형 릴은 Scout로 찾을 수 없습니다.
예. Scout는 라인 송신기와 함께 작동하지만 송신기와 로케이터 간의 주파수를 일치시켜야 합니다. ST-305 및 ST-510은 호환되며, 예를 들어 ST-510는 Scout가 지원하는 주파수(128 Hz, 8 kHz 및 33 kHz)에서 직접 연결 모드로 작동하며, ST-305는 동일한 주파수 옵션을 공유하기 때문에 Scout와 잘 어울립니다.
NaviTrack Scout® 로케이터는 라인을 찾기 위해 신호가 필요합니다. 비금속 파이프(PVC, 플라스틱)의 경우, 이미 부착된 트레이서 와이어가 있거나 라인에 설치된 활성 Sonde 송신기(예: 카메라 헤드 내) 또는 금속 트레이서나 파이프 내에 배치된 도체에 연결된 라인 송신기가 필요합니다. 유도 결합이나 피시 테이프에 송신기를 사용하는 방법도 때때로 작동할 수 있지만 최적의 방법은 아니며 회로를 완성하기 어려울 수 있습니다; 금속 라인은 직접 연결 또는 클램프로 추적할 수 있습니다. 라인에 트레이서나 송신기가 없으면 Scout는 이를 감지할 수 없습니다.
실제 깊이와 정확도는 송신기 출력, 주파수, 토양의 종류와 습도, 파이프 재질, 인근 전도성 라인, 콘크리트 및 철근, 전자기 간섭 등 여러 요인에 따라 달라집니다. 어려운 환경(콘크리트에 매설된 주철관, 심한 간섭 등)에서는 유효 깊이와 신호 강도가 감소하며, 깊이 측정값의 정확도가 낮아질 수 있습니다.
Scout는 대부분의 파이프 재질 내에 있는 Sonde를 탐지할 수 있으며, 잠수된 카메라/송신기도 감지할 수 있습니다—파이프가 물로 가득 차 있다고 해서 Sonde 신호가 약해지지 않습니다. 젖거나 습한 지면은 라인 추적에 더 큰 영향을 미치며, 인라인 Sonde 탐지는 표면 습기에 덜 영향을 받는 편입니다. 주철이나 철근이 포함된 콘크리트를 통과하여 탐지하는 것은 더 어려우며 신호 강도와 깊이 정확도가 감소하므로, 이러한 조건에서는 약한 신호와 짧은 유효 깊이를 예상해야 합니다.
