특장점

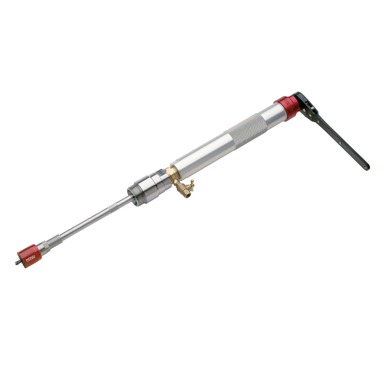

- 손쉬운 사용 오직 21"로, 이 경량의 컴팩트 공구는 비좁은 공간에서의 작업과 작업이 곤란한 장소에 매우 좋습니다.
- 대용량 설계. 견고하게 제작된 신뢰할 수 있는 평생의 혜택을 위한 내부식성 소재.
- 내장형 추기 밸브는 칩의 취운 퍼지를 가능하게 합니다.
- 독립 커터 피드가 작업자에게 최적의 소 수명을 위한 커터 피드 회전의 총 독립 컨트롤을 제공합니다.
- 강, 주철, 구상 흑연 주철 및 플라스틱 파이프를 포함하여 다양한 소재를 이용합니다.
- 다목적. RT3422는 최대 500 psig의 물과 스팀, 공기 및 최대 150 psig의 천연 가스의 본관을 태핑할 수 있습니다.
- 쿠폰 리테이닝 비트. 독보적인 파일럿 비트가 매질 오염이나 다운스트림 장비의 손상을 방지하여 쿠폰이 파이프 속으로 떨어지지 않는다는 신뢰를 줍니다.
사양
태핑 용량 | 3/4 - 2". |
장착 | 새들, 용접된 니플, Weld-O-Let®, Thread-o-let®. |
커터 이동 | 14". |
구동 | 핸드 래치트, 에어 래치트, 직각 드릴링. |
커터 피드 | 애크미 나사산 배럴 주위로 슬리브 회전. |
압력 | 물: 500 psig @ 100°F. |
스팀, 공기 및 천연 가스, 150 psig @ 370°F. |
지원 문서
부품 목록
RT3422 태핑 공구 부품 목록
(129.82 KB)
사용 설명서
RT3422 태핑 공구 설명서
(1.09 MB)
보증
주문 정보
커터
카탈로그 번호 | 모델 번호 | 직경 | 유형 | |
---|---|---|---|---|
in. | mm | |||
52760 | M16 | 5/8 | - | 바이 메탈 |
52780 | M22 | 7/8 | - | 바이 메탈 |
52800 | M29 | 1 1/8 | - | 바이 메탈 |
52820 | M35 | 1 3/8 | - | 바이 메탈 |
52850 | M44 | 1 3/4 | - | 바이 메탈 |
76267 | 5/8 | - | 강철 셸 | |
76272 | 7/8 | - | 강철 셸 | |
76292 | 5/8 | - | CI/DI 비트 | |
76297 | 7/8 | - | CI/DI 비트 | |
76317 | 5/8 | - | 플라스틱 셸 | |
76322 | 7/8 | - | 플라스틱 셸 | |
76277 | 1 1/8 | - | 강철 셸 | |
76282 | 1 3/8 | - | 강철 셸 | |
76287 | 1 3/4 | - | 강철 셸 | |
76302 | M29 | 1 1/8 | - | CI/DI 셸 |
76307 | M35 | 1 3/8 | - | CI/DI 셸 |
76312 | M44 | 1 3/4 | - | CI/DI 셸 |
76327 | 1 1/8 | - | 플라스틱 셸 | |
76332 | 1 3/8 | - | 플라스틱 셸 | |
76337 | 1 3/4 | - | 플라스틱 셸 |
액세서리
카탈로그 번호 | 설명 |
---|---|
76022 | 11/16" 래치트 렌치 |
76017 | RT 3422 공구함 |
파일럿
카탈로그 번호 | 설명 |
---|---|
76027 | 쿠폰 리테이닝 1/4" 파일럿 |
76032 | 쿠폰 리테이닝 3/8" 파일럿 |
홀 소 아버
카탈로그 번호 | 설명 |
---|---|
76037 | 소형 아버 - 5/8" - 1 3/16" 홀 소 |
76042 | 대형 아버 - 1 5/16" - 1 3/4" 홀 소 |
샤프트 익스텐션
카탈로그 번호 | 설명 |
---|---|
76047 | 소형 샤프트 익스텐션 - 5/8" - 1 3/16" 홀 소 |
76052 | 대형 샤프트 익스텐션 - 1 5/16" - 1 3/4" 홀 소 |
밸브 어댑터
카탈로그 번호 | 설명 |
---|---|
76057 | CTS 3/4" 암형 어댑터 |
76067 | CTS 1" 암형 어댑터 |
76072 | CTS 1 1/4" 암형 어댑터 |
76077 | CTS 1 1/2" 암형 어댑터 |
76082 | CTS 2" 암형 어댑터 |
76132 | NPT 3/4" 수형 |
76137 | NPT 1" 수형 |
76142 | NPT 1 1/4" 수형 |
76147 | NPT 1 1/2" 수형 |
76152 | NPT 2" 수형 |
83997 | 3/4" Mueller 110 |
84002 | 1" Mueller 110 |
84007 | 1 1/2" Mueller 110 |
84012R | 2" Mueller 110 |
